چنانچه مرحله طراحی افقی و یا طرح هندسی مسیر در پلان توپوگرافی مشخص شده باشد
برای بررسی بیشتر احتیاج داریم تا پروفیل طولی سطح زمین طبیعی ترسیم شود
تا بتوان ترسیم پروفیل طولی در سیویل تری دی ترسیم شود .
همچنین برای طراحی خط پروژه نیاز به پروفیل سطح زمین طبیعی داریم.
بنابراین اقدام به ترسیم آن می کنیم .
برای توضیحات اضافی می توانیم به این مطلب اشاره کنیم که تفاوتی وجود دارد بین خود پروفیل و نمای آن .

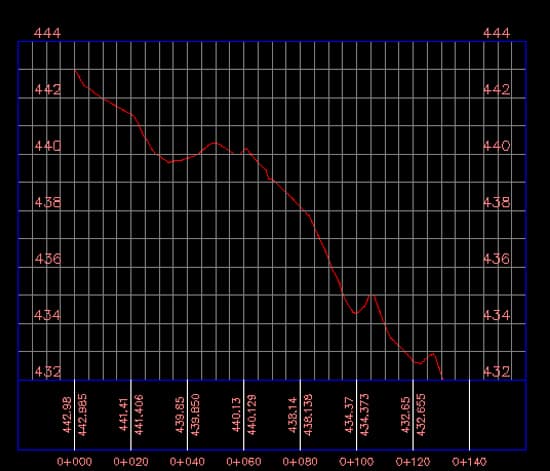

در واقع پروفیل سطح زمین طبیعی برش خورده توپوگرافی است و نمای آن شامل شبکه شطرنجی کیلومتراژ ها ارتفاعات میزان خاکبرداری و خاکریزی که در پایین نمای پروفیل می باشد .
در واقع کاری که نرم افزار انجام می دهد این است که در هر کیلومتراژ اکس مسیر سطح زمین طبیعی
و یا بهتر بگوییم منحنی توپوگرافی را قطع می کند یک طول و یک ارتفاع برداشت میکند
سپس از مجموع تمامی تقاطع اکس مسیر با منحنی های توپوگرافی دو ستون ایکس و وای بدست می آید
که با پیاده کردن آنها بر روی نمای پروفیل یا کاغذ شطرنجی پروفیل زمین طبیعی به دست می آید .
